長網造紙機網部的組成：

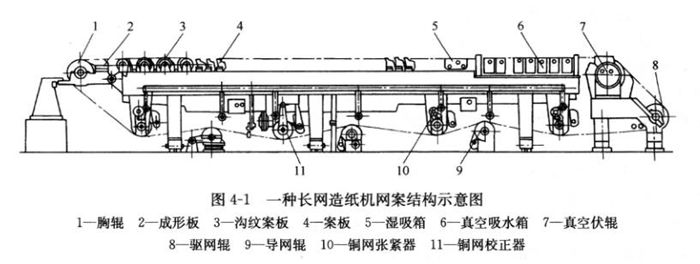

長網造紙機的網部簡稱為長網或網案。如圖4-1所示為一個典型的長網部。網案的主要部件是一個無端的細編織網(金屬編織網，一般為磷青銅材質；或塑料網)。該成形網套在兩個大輥?zhàn)又虚g運行，其中胸輥靠近流漿箱，而伏輥則在另一端。胸輥通常用于支撐網，在一些抄紙系統中，胸輥還起到脫水元件或真空成形器的作用。伏輥則起支撐網和脫除紙頁水分的作用。轉動網部的大部分動力都是施加在伏輥和驅網輥(轉向輥)上。

在胸輥和伏輥之間的各類元件都具有支承網子和脫水的雙重功能。根據特定需要，可使用多種不同的脫水裝置。舊式造紙機網案上的成形基本上是由成形板、案輥、脫水板、真空吸水箱和伏輥等組成。目前大多數造紙機在緊接著胸輥之后使用一個成形板，接著是脫水板組件，然后網子經過一系列真空度逐漸遞增的脫水裝置：從低真空度的濕吸箱到高真空度的干式真空箱，最后是高真空度的伏輥。

回網輥裝置將網子帶回到胸輥。張緊輥和導網輥用以自動維持正確的張力和消除橫向位移。一組噴水管保持網的清潔和去除積垢。

低速造紙機(如400m/min以下的)常配以搖振機構，使網子橫向擺動以改善紙頁勻度。這些低速造紙機還沿網邊配以橡膠定邊板以便在最初成形階段擋住漿料。在高速造紙機上由于紙頁是瞬時形成，所以不必要用搖振和定邊裝置。

有些長網造紙機配有飾面輥(水印輥)，它安裝在真空箱區域的網的上方，并輕壓在紙面上。飾面輥上有網布覆蓋，用以壓實紙頁和改進紙頁的勻度。有些飾面輥在網面上有花紋，可轉移到紙頁上，形成水印或其他特定圖案。

通常將隨即離開伏輥的紙幅兩邊切去一個窄條。該紙幅兩邊由于定量低且勻度不穩定，一般強度較差，很可能是傳遞紙幅時斷頭的原因。切邊工作由稱為水針的高壓水射流完成，該水針恰好位于伏輥前的網子上方。切下的紙邊沿驅網輥(轉向輥)帶走并沖洗入伏輥坑中，在坑中被重新碎漿，隨后進入損紙漿流系統。

長網造紙機紙頁的形成過程：

濃度約0.3%-1%的紙漿，從流漿箱的唇口以接近網子的速度，均勻地噴到網上。隨著無端的長網向前移動，靠重力或真空抽吸力，紙漿中的水分就從網孔中排出。隨著紙漿在網上脫水的同時，紙漿中的纖維及填料等都沉積在網上而形成濕紙頁。紙頁在網部的脫水量占整臺造紙機的總脫水量的95%以上，紙頁離開網部時干度為18%-23%；高速造紙機可達到27%。
